ALTCCA technológia a következő: Először is, a kerámia port, az üvegporot és a szerves kötőanyagokat összekeverik, majd zöld kerámia szalagokba dolgozják fel, pontos vastagságú és sűrű szerkezetű szalag öntés, szárítás és egyéb folyamatok révén. Ezt követően a szükséges áramköri mintákat a zöld kerámia szalagokon készítik olyan technológiák felhasználásával, mint például a lézerfúrás, a mikrotopla fugálás és a precíziós paszta nyomtatás. Ezután több feldolgozott zöld kerámia szalagot laminálnak és integrálnak, és alacsony hőmérsékleten 900 ° C alatti alacsony hőmérsékleti környezetben szinterálódnak. Végül a chip eszközök előállíthatók; Beágyazhat több passzív alkatrészt is, hogy egyetlen háromdimenziós kerámia többrétegű áramköri szubsztrátot képezzen; Ezenkívül az IC -k és az aktív eszközök a felületére szerelhetők, hogy passzív/aktív integrált funkcionális modulokat hozzanak létre. Ez a technológia tovább elősegítheti az áramkörök miniatürizálását és magas sűrűsítését, és különösen alkalmas az alkatrészek gyártására a nagyfrekvenciás kommunikációs területen.

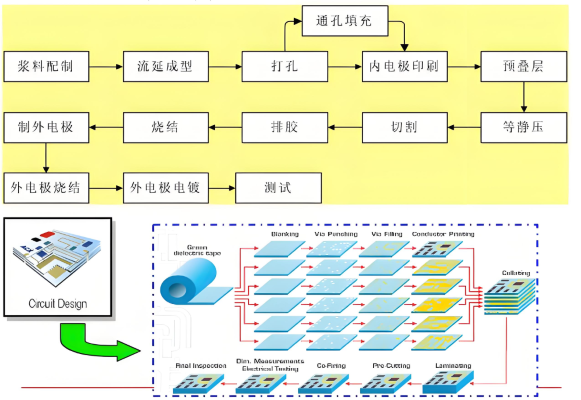

LTCCgyártási folyamat
Az anyagi alkalmazás szempontjából az LTCC üveg- vagy kerámiát használ az áramkör dielektromos rétegeként, és kiváló vezetőképességgel rendelkező fémeket alkalmaz, mint például Au, Ag és Pd/Ag, mint a belső és külső elektródák és vezetékek.
ALTCCA technológia a következő szempontokban tükröződik:
1. alacsony szinterezési hőmérséklet: Az LTCC anyagok szinterelési hőmérséklete általában nem haladja meg a 900 ° C -ot. Ez a tulajdonság csökkenti a folyamat nehézségeit, nemcsak megkönnyíti a nagyszabású termelést, hanem az energiatakarékosságot is.
2. Állítható dielektromos állandó: Az anyagok dielektromos állandója rugalmasan beállítható a 2–20 000 tartományban, ami megfelel a különböző áramkörök tervezési követelményeinek, és jelentősen javítja az áramköri tervezés rugalmasságát.
3. Kiváló, nagyfrekvenciás teljesítmény: Maga a kerámia anyag kiváló, magas frekvenciájú és nagy Q-jellemzői, és a működési frekvencia több tíz GHz-nél lehet, teljesen alkalmazkodva a magas frekvenciájú forgatókönyvekhez.
4. Kiváló karmesteri teljesítmény: A magas vezetőképességű fémek, például az AG és Cu, mint vezető anyagok használata elősegíti az áramköri rendszer minőségi tényezőjét.
5. Jó hőmérsékleti stabilitás: Kedvező hőmérsékleti tulajdonságokkal rendelkezik, mint például a kis hőtágulási együttható és a dielektromos állandó alacsony hőmérsékleti együtthatója, amely képes alkalmazkodni a hőmérsékleti ingadozásokkal rendelkező környezetekhez.
6. Erős környezeti alkalmazkodóképesség: képes ellenállni a nagy áramoknak és a magas hőmérsékleten, és hővezető képessége jobb, mint a szokásos PCB áramköri szubsztrátoké, ami meghosszabbíthatja az áramkör élettartamát és javíthatja a megbízhatóságot.
7. Magas huzalozási sűrűség: Vékony vonalú szerkezeti áramköröket képes előállítani, amelyek vonal szélessége kevesebb, mint 50 μm. A vezetékek sűrűségének növelésével csökkenti az ólomcsatlakozások és a forrasztási ízületek számát, tovább javítva az áramkör megbízhatóságát.
8. Magas integrációs szint: Nagyszámú réteggel képes szubsztrátokat előállítani, és különféle passzív alkatrészek beágyazhatók, amelyek jelentősen javíthatják a csomagolási integrációs szintet, és megvalósíthatják a modulok többfunkciót.
9. A kemény környezet elleni ellenállás: Olyan tulajdonságokkal rendelkezik, mint a magas hőmérséklet -ellenállás, és stabilan működhet durva környezetben.
10. Magas termelési ellenőrzés: A nem folytonos termelési folyamat lehetővé teszi a minőségi ellenőrzést a zöld szubsztrát szakaszában, ami elősegíti a hozam javítását és a termelési költségek csökkentését.
Jelenleg az LTCC termékeket számos területen széles körben használják, például 5G mobiltelefonokon, intelligens terminálokon, WiFI6 eszközökön, 5G alapállomásokon, TWS fülhallgatóban és intelligens órákban. Az 5G/6G kommunikációs technológiák folyamatos fejlesztésével a miniatürizálás iránti kereslet, a nagyfrekvenciás, az integráció és az eszközök többfunkciósága egyre sürgősebbé válik, és az LTCC technológia fontossága egyre inkább kiemelkedőbb.
