A HTCC (magas hőmérsékletű CO -t, az égett kerámia) magában foglalja a kerámia por keverését az adalékanyagokkal, például oldószerekkel, kötőanyagokkal, diszpergálószerekkel és lágyítókkal. A zöld kerámia szalagokat szalagos casting technológiával nyerik. Miután rögzített méretű filmekké vágták őket, lézerfúrást végeznek. A szitanyomás technológiát használják az egyes rétegek lyukainak és tervezési áramköreinek kitöltésére olyan fémekkel, mint a volfrám, a molibdén és a molibdén - mangán. Ezután a zöld testeket laminálják, megnyomják, vágják és szinterelték. Végül elérjük a különböző rétegek közötti függőleges összekapcsolódást, és a fém és a kerámia kombinációja befejeződött.

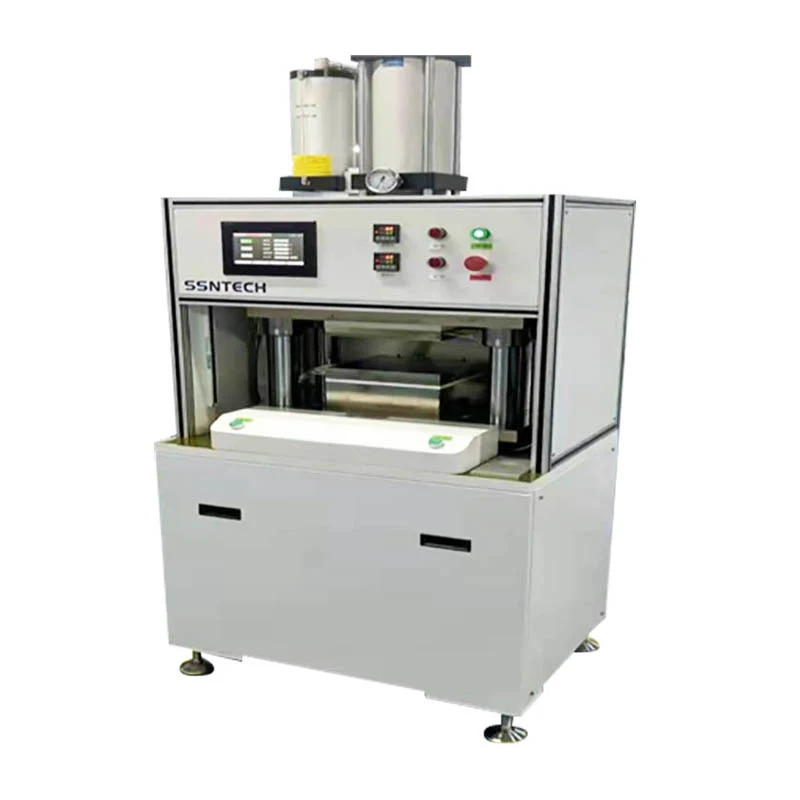

AHTCC lapítógépegy olyan kulcsfontosságú berendezés, amelyet kifejezetten a HTCC zöld kerámia lapok és a kapcsolódó termékek feldolgozására terveztek, és fontos szerepet játszik a HTCC folyamatban. Fő funkciója a HTCC zöld kerámia lemezek pontos simítása, biztosítva a zöld kerámia lapok síkságát és stabilitását a későbbi feldolgozás során, ezáltal hatékonyan javítva a végtermékek minőségét és teljesítményét.
1. A berendezések funkciói és alapelvei
(1) A funkció áttekintése
A zöld kerámia lap simítása: A kitöltött emelt híg vagy nyomtatott mintákat az öntött HTCC zöld kerámia lapokon specifikus hőmérsékleten és nyomás körülmények között lehet. A nyomás és a hőmérséklet pontos szabályozásával a zöld kerámia lapok felületén lévő egyenetlenség megszűnik, jó alapot biztosítva a későbbi folyamatokhoz, például a lamináláshoz és a szinterezéshez.
Egységes nyomás alkalmazás: megvalósíthatja a termék anyagának egyenletes nyomását. A HTCC termékek gyártási folyamatában az egységes nyomás elengedhetetlen. Biztosíthatja, hogy a zöld kerámia lapok minden részét egyenletesen hangsúlyozzák, elkerülve a hibákat, például a deformációt és a delaminációt, amelyet az egyenetlen nyomás okoz, jelentősen javítva a termékek stabilitását és következetességét, és csökkentve a hibát.
(2) Munka alapelv
A rugalmasság és a plaszticitás elmélete alapján a berendezés nyomásfejét a HTCC zöld kerámialapokra történő nyomás alkalmazásához használják. Amikor a nyomásfej a zöld kerámia lapokra hat, a zöld kerámia lapok nyomás alatt elasztikus deformáción mennek keresztül. A nyomás folyamatos növekedésével a zöld kerámia lapok fokozatosan belépnek a plasztikus deformációs szakaszba, ezáltal megvalósítva a felületi egyenetlenség korrekcióját és simítását. Ugyanakkor a berendezés pontos nyomás- és hőmérséklet -szabályozó rendszerekkel van felszerelve, hogy biztosítsák a nyomás és a hőmérséklet stabilitását a simítási folyamat során, megfelelnek a különféle HTCC zöld kerámia lapok lapos folyamatainak követelményeinek.
2. A felszerelés jellemzői és előnyei
(1) Nagy precíziós nyomásszabályozás
Pontos nyomásszabályozás: Fejlett hidraulikus rendszert és nagy precíziós nyomásérzékelőket fogad el, amelyek felismerik a lapos nyomás fokozatlan szabályozását ± 0,1 mPa szabályozási pontossággal. Függetlenül attól, hogy vékony zöld kerámia lapokról vagy speciális anyagokról van szó, amelyek nagy nyomást igényelnek a simításhoz, a nyomást pontosan be lehet állítani és ellenőrizni, hogy biztosítsák a laposító hatás konzisztenciáját és stabilitását.
Nagynyomású egységesség: Az optimálisan megtervezett nyomásfej szerkezeti és nyomáselosztó rendszerén keresztül biztosítja, hogy a nyomás egyenletesen eloszlik a teljes lapos területen, az L ESS nyomás eltérésével, mint ± 1%. Ez a szolgáltatás hatékonyan elkerüli a olyan problémákat, mint a deformáció és a zöld kerámia lapok repedései, amelyeket a túlzott vagy elégtelen helyi nyomás okozott, ami jelentősen javítja a termék minőségét és hozamát.
(2) Pontos hőmérséklet -szabályozás
Széles hőmérséklet -szabályozási tartomány: aHTCC lapítógépTeljes fűtési és hőmérséklet -szabályozó rendszerrel van felszerelve, a hőmérséklet -szabályozó tartományt szobahőmérséklettől 200 ℃ -ig, amely megfelel a különféle HTCC zöld kerámia lapok hőmérsékleti követelményeinek a simítási folyamat során. Függetlenül attól, hogy a hőmérséklet - érzékeny speciális zöld kerámia lapok vagy a hagyományos folyamatok által megkövetelt hőmérsékleti feltételek, a pontos szabályozás és a vezérlés elérhető.
Magas hőmérséklet -szabályozási pontosság: Elfogadja a PID intelligens hőmérséklet -szabályozó algoritmust, a nagy precíziós hőmérsékleti érzékelőkkel kombinálva, ± 1 ℃ hőmérséklet -szabályozási pontossággal. A stabil hőmérsékleti környezet elősegíti az anyagok egyenletes áramlását és műanyag deformációját a zöld kerámia lapok belsejében, biztosítva a simítási hatást, miközben csökkenti a hőmérsékleti ingadozások hatását a zöld kerámia lapok teljesítményére.
(3) Hatékony és stabil működési teljesítmény
Nagy - Megbízhatósági szerkezeti kialakítás: A fő keret nagy szilárdsági acélból készül, amely kiváló merevséggel és stabilitással rendelkezik a precíziós feldolgozás és a szigorú minőségi ellenőrzés után. A hosszú távú folyamatos működés során a berendezés ellenáll a hatalmas nyomásnak és a gyakori műveleteknek, és nem hajlamos a deformációra, a meglazulásra és más problémákra, biztosítva a nagy megbízhatóságot és a berendezés hosszú élettartamát.
Speciális sebességváltó és vezérlőrendszer: fejlett motoros meghajtó rendszerrel és PLC vezérlő rendszerrel van felszerelve, megvalósítva a berendezések működésének automatizálását és intelligenciáját. Az operátoroknak csak az emberi - gépi felületen kell beállítaniuk a releváns paramétereket, és a berendezések az előre beállított program szerint automatikusan befejezhetik a laposító műveletet, egyszerű és stabil művelettel. Ugyanakkor a berendezés teljes hiba -diagnózissal és riasztási funkcióval van felszerelve, amely időben felismerheti és megoldhatja a problémákat a működés közben, javíthatja a termelési hatékonyságot és a berendezések karbantartásának kényelmét.
(4) Jó működési kényelem
Felhasználó - Barátságos ember - Gépi felület: Nagy méretű színű érintőképernyőt használnak emberi - gép interakciós felületként. Az interfész kialakítása egyszerű és intuitív, a művelet kényelmes és könnyen érthető. Az operátorok könnyen befejezhetik a műveleteket, például a paraméterek beállítását, a berendezések indítását és leállítása, valamint a működési állapot megfigyelése az érintőképernyőn, jelentősen csökkentve a szolgáltatók munkaerő -intenzitását és működési nehézségeit.
Gyors penészcsere -rendszer: Annak érdekében, hogy kielégítse a különféle specifikációkkal rendelkező HTCC zöld kerámia lapok lapos igényeit, a berendezés gyors penészcsere -rendszerrel van felszerelve. Az egyszerű műveletek révén a penész rövid idő alatt cserélhető, javítva a berendezés sokoldalúságát és termelési rugalmasságát, és alkalmazkodni a diverzifikált termelési feladatokhoz.
3. Alkalmazási mezők
AHTCC lapítógépszéles körben használják a HTCC többrétegű kerámiaeszköz-iparának különféle linkjeiben, ideértve, de nem korlátozva a következő termékek gyártását:
HTCC chip -oxigénérzékelő: A chip -oxigénérzékelők előállítási folyamatában a zöld kerámia lapok pontos simítása a HTCC laposítógéppel hozzájárul az érzékelő belső szerkezetének konzisztenciájának és stabilitásának biztosításához, ezáltal javítva az érzékelő mérési pontosságát és megbízhatóságát.
HTCC kerámia csomag: A HTCC kerámia csomagok gyártásához a laposítógép biztosítja a zöld kerámia lapok laposságát a laminálás és a szinterelés előtt, hogy a csomag jobb tömítés és elektromos teljesítmény legyen az elektronikus alkatrészek beágyazásakor.
HTCC nyomásérzékelő: A nyomásérzékelők előállításakor a zöld kerámia lapok lapossága közvetlenül befolyásolja az érzékelő nyomásérzékelési pontosságát. A HTCC laposítógép egységes nyomás és pontos hőmérséklet -szabályozás révén jó simító hatást biztosít a zöld kerámia lapokhoz, ezáltal javítva a nyomásérzékelő teljes teljesítményét.
