Ezeket széles körben elfogadják és használják a kerámia kondenzátoriparban.

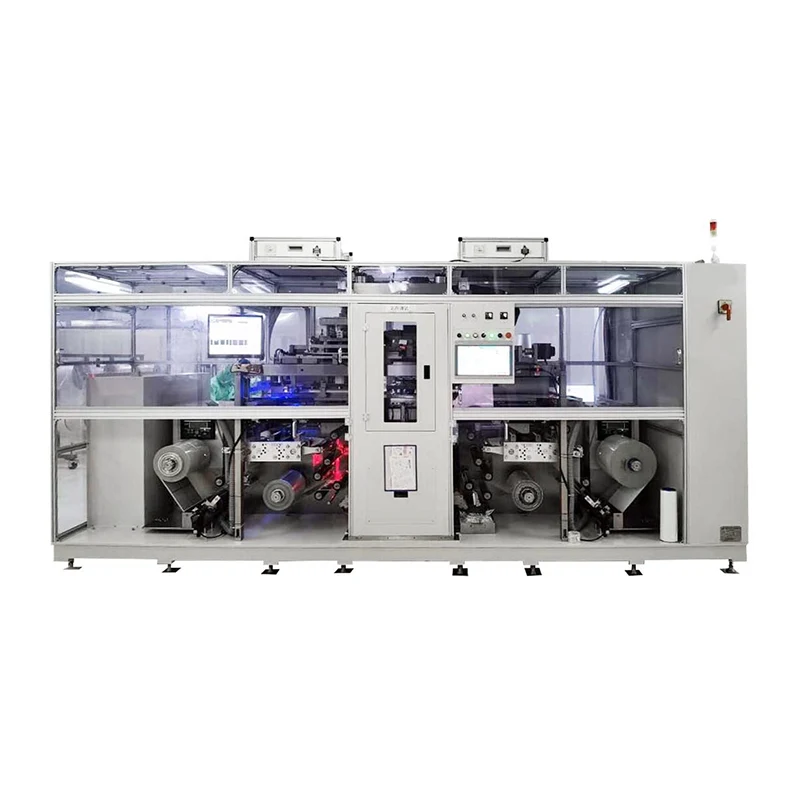

Aktív terület: a bal és a jobb belső elektród összes területére utalMLCC gépRagadt és átfedésben van, és egy hatékony kerámia közeg tele van a két szakaszos és átfedő belső elektróda között.
Aktív dielektromos: Az MLCC kerámia test belsejében lévő összes átfedő és átfedő belső elektróda közötti kerámia szigetelő közeg.
MINDÍTÉS: A DPA elemzési folyamat által okozott bármilyen rendellenesség, amely a mintában nem volt jelen a DPA feldolgozása előtt. Például a feszültségcsökkentés repedései, a felületi repedések és az elektróda elmozdulása, amelyek a polírozás során előfordulhatnak.
Sávszélesség (sávszélesség): MLCC Két terminális elektróda bevonat szélessége, a chip -terminál elektródjának végétől, hogy lefedje a kerámia test szélességét.
Gátréteg (gátréteg): Az MLCC terminál elektróda legkülső rétege ón-bevonva van, és a második bevonatréteg egy nikkel-gátréteg, amely védi az olvadt ón állapotában lévő belső elektródokat forrasztás során. Kérjük, olvassa el a 4.3. Szakaszt az NME és a BME folyamat vázlata.
Hideg forrasztás (hideg forrasztás): Rossz forrasztási ízületek, amelyeket a nem teljes újracsomagolás, a gyenge elterelés vagy a szórványos beszivárgás okoz a forrasztási folyamat során. A felszínről tompa, szemcsés és porózus felületek jellemzik. A hideg forrasztást belülről a túlzott lyukak és a lehetséges maradék fluxus jellemzi.
Kondenzátor elem: Kerámia chiptest, terminál elektróda bevonásával.
Kerámia test (chip elem): A DPA elemzéshez a kerámia test eltávolítja a vég elektróda bevonását, és csak a belső elektródot tartalmazza.
Repedés: egy repedés vagy elválasztás, amely az MLCC -ben történik. A repedéseket a nem megfelelő gyártási folyamatok vagy anyagok okozhatják, vagy a DPA feldolgozás vagy a környezeti stressz indukálhatja.
Delamináció: elválasztás a kerámia dielektrikum két rétege, vagy a kerámia laminátum és a belső elektróda felülete között, vagy - ritkábban - egy kerámia rétegen belül, megközelítőleg a belső elektród síkjával párhuzamosan.
Destruktív fizikai elemzés (DPA): Szekcionális elemzés egy objektum vagy eszköz belső jellemzőinek vizsgálatához, amely az elemzett objektum részleges vagy teljes megsemmisítését eredményezi. A chipes kerámia kondenzátorok esetében ez magában foglalhatja a maratást, az őrlést, a polírozást és a mikroszkópos vizsgálatot. Bizonyos esetekben magában foglalhatja a forrasztási hőkapás (RSH) elleni ellenállást, a DPA előtti vizuális ellenőrzést és az elektromos teszteket.
Dielektromos: dielektromos kerámia az átlapolt és az átfedő belső elektródok között.
Média üregek: Vákuum üregek vagy több üreg agglomerációja egy közegrétegen belül, bizonyos esetekben is egy rétegen keresztül.
Leaching: Az olvadt forrasztás hatása miatt a chipkondenzátor végfémje eloszlatott, és a vége az ónolvasássá megolvad.
Microcrack: Nagyon finom repedés egy olyan kerámiaban, amely csak közvetett, sötétmezővel vagy polarizált fényben látható viszonylag nagy nagyítás mellett (általában 1x feletti). A tényleges mikrotörések a kerámia testben vagy az ilyen erők felszabadulásának eredményeként fordulnak elő.
Átfedés nézet: A chipkondenzátor hosszanti metszet -nézete, amely megmutatja az átfedő belső elektróda széleit, az oldalsó vezetéket, a terminál elektróda bevonási réteget, valamint a kerámia test és forrasztási ízületeket, a szakasz merőleges a belső elektródarétegre és a kerámia rétegre.
